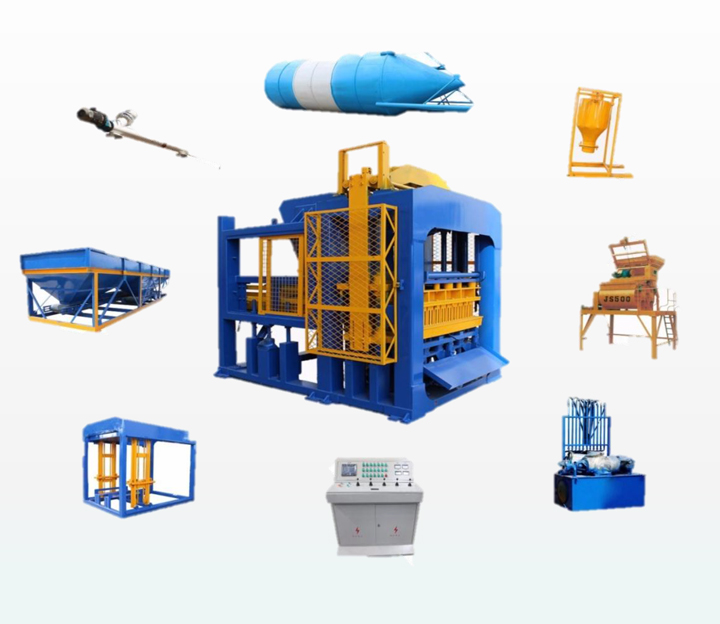

QT10-15 Concrete Block Maker Machine
QT10-15 Concrete Block Maker Machine প্রতি mould(400*200*200) এ দশটি করে hollow block উৎপাদন করতে পারে। বিশ্বখ্যাত ব্যান্ড যেমন Schneider, Siemens, Calyca এর তৈরি Parts গুলো এর গুণগত মান নিশ্চিত করে।
- নানাবিধ ব্যবহার, যেকোন আকারের Hollow block তৈরি করতে সক্ষম ।
- শক্তিশালী কর্মদক্ষতা সম্পন্ন যা পাঁচ থেকে দশ বছর নিশ্চিন্তে ব্যবহার করা যায়।
- বিভিন্ন ধরনের Mold এর মাধ্যমে বিভিন্ন আকারের Block যেমন Wall Block, honeycomb type block, road paving block এবং slope block তৈরি সম্ভব।
- স্বল্প মূল্যে ছোট এবং ম্যানুয়াল মেশিন।
- এটি তুলনামূলক কম খরচে স্বয়ংক্রিয় এবং hydraulic মেশিন।
Description:
Model QT10-15 এর রয়েছে অধিক পরিমাণে Block উৎপাদন ক্ষমতা। এটি Mould( 400*200*200) প্রতি দশটি করে Block উৎপাদন করতে পারে মাত্র দশ থেকে পনেরো সেকেন্ডে এবং স্বয়ংক্রিয়ভাবে।
এটি PLC control system দ্বারা পরিচালিত। ক্রেতার সুবিধা মতো ডিজাইনের উপর ভিত্তি করে Mould তৈরি হয়। Schneider এর মতো বিখ্যাত ব্যান্ড এর তৈরি পার্টস Block এর গুণগত মান নিশ্চিত করে। তাই যদি আপনি অধিক দক্ষতা সম্পন্ন এবং সম্পূর্ণ অটোমেটিক concrete block machine চান তাহলে QT10-15 আপনার জন্য উপযুক্ত।
Technical Features of QT10-15 Block Machine:
- Recycle material feeding সিস্টেম material গুলোকে একই বা ভিন্ন ধরনের পণ্য পরিণত করে।
- অত্যন্ত শক্তিশালী Steel দ্বারা তৈরি frame এবং বিশেষ welding প্রযুক্তির মাধ্যমে আমদানি কৃত উপাদানগুলো থেকে পণ্য উৎপাদন করা হয়। এতে করে মেশিনটি দীর্ঘস্থায়ী হয়।
- Mould এর frame 55# এবং tamper head 16# ম্যাঙ্গানিজ steel দ্বারা তৈরি। Carburizing এর পর এর কাঠিন্যতা 60 ডিগ্রি পর্যন্ত উঠতে পারে এবং স্থায়ীত্ব 120000 গুণ পর্যন্ত বাড়ে। Standard Brick Mould এর উভয় পাশই ব্যবহৃত হয়।
- জাপান বা তাইওয়ান থেকে আমদানীকৃত hydraulic এবং seals পার্টস গুলো pressure discharging এবং leakage নিয়ন্ত্রণ করে।
- এর রয়েছে নানাবিধ ব্যবহার এবং শক্তিশালী কর্মক্ষমতা। বিভিন্ন ধরনের Mold এর মাধ্যমে বিভিন্ন আকারের Block উৎপাদন করা যায় যেমন Wall Block, honeycomb type block, road block এবং slope block।
QT10-15 Block making machine Parts:
SL | Component | Brand |
|---|---|---|
1. | PLC control system | Schneider or Siemens |
2. | Travel switch | Omron |
3. | Photoelectric switch | Omron |
4. | Hydraulic reversal value | Yuken, Rexroth or Atos |
5. | Touch screen | Siemens |
6. | Frequently converter | Emerson |
7. | Vibration motors | ABB or Siemens |
QT10-15 Block making machine Components:
SL | Component | QTY |
|---|---|---|
1. | B500*8 Belt Conveyor (For Raw Materials) | 1 set |
2. | JS-750 Twin-shaft Concrete Mixer | 1 set |
3. | QT10-15 Block Making Machine3.1,
Hydraulic Station of Forming Machine3.2,
Pallet Storage and Pallet Feeder3.3,
Green Blocks Transfer System3.4,
Demoulding System3.5,
Raw Materials Feeder3.6,
Block Mould: 400×200×200 mm | 1 set |
4. | The Electrical Control System of Production Line (PLC Control System) | 1 set |
5. | Spare Parts/Tools | 1 set |
6. | Manual Block-transporting Carts/Push-carts | 3 set |
7. | Block Stacker Machine | 1 set |
SL | Opional Items | QTY |
|---|---|---|
1. | PLD-1200 Raw Materials Batching Machine | 1 set |
2. | 219*8m Cement Screw Conveyor | 1 set |
3. | 100T Cement Silo | 1 set |
4. | Water and Cement Measure System:
• Automatic Water Measure System
• Automatic Cement Measure System
• Pneumatic Station | 1 set |
5. | Second Layers Forming System:
• 350 Color Material Mixer
• 6m Color Materials Belt Conveyor
• Second Layer Forming Machine | 1 set |
Technical Specifications:
Component | Description |
|---|---|
Overall Dimension | 9350×2320×2950 mm |
Rated pressure | 21 Mpa |
Main vibration form | Platform vibration |
Land Area | 1000m² |
Workers | 5 person |
Cycle Time | 10-15 seconds |
Vibrating Frequency | 5000 rolls/minute |
Overall weight | 9800kg |
Motors Power | 44KW |
Pallet Size | 1300×900×30(mm) |
Raw Materials | বালু,সিমেন্ট, ফ্লাই-অ্যাশ, কনক্রিট, Boiler Slag, Mountain Flour, Industrial Waste |
Applied Products | Mould পরিবর্তনের মাধ্যমে Hollow block, Solid block, porous block, paving block, interlocking brick এবং Paver উৎপাদন করা । |
Capacity Of QT10-15 Block Machine
Description | Pcs/Mould | Pcs/Hour | Pcs/8Hour |
|---|---|---|---|
Hollow Block (400×200×200 mm) | 10 | 2400-3000 pcs | 24000-30000 pcs |
Hollow block (400x150x200 mm) | 14 | 3360-4200 pcs | 33600-42000 pcs |
Hollow block (400x100x200 mm) | 20 | 4800-6000 pcs | 48000-60000 pcs |
Standard block (240x115x53 mm) | 51 | 12240-15300 pcs | 122400-153000 pcs |
Interlock Brick (245x130x60 mm) | 24 | 5760-7200 pcs | 57600-72000 pcs |
